Dronega qarshi aniqlash tizimi

Element

Parametrlar

Aniqlash va tiqilib qolish uskunalari bo'linmasi

1.1 Aniqlash qabul qiluvchining chastota diapazoni: 10MHz6GHz

1.2 Haqiqiy{2}}vaqt tarmoqli kengligi: 480MHz

1.3 To'rt interferentsiya diapazoni

1.3.1 900-930 MGts (sanoat dron) 20 Vt

1.3.2 1559-1610 MGts (GPS shovqini) 10 Vt

1.3.3 2400-2485 MGts 25 Vt

1.3.4 5725-5850MHz 50W

1.4 Aniqlash va tiqilib qolish masofasi

1.4.1 Aniqlash masofasi: 3-5KM (shahar muhiti); 6-12KM (shahar atrofida, ayniqsa ochiq muhit)

1.4.2 Siqilish masofasi: 1-1,5KM (balandligi 100 metr);

1.5 Aniqlash aniqligi: 9,3 daraja (sinov hisoboti ma'lumotlari)

1.6 Antenna

1.6.1 Chastota diapazoni: 380MHz-6GHz

1.6.2 Gorizontal aniqlash burchagi: 0 daraja - 360 daraja

1.6.3 Vertikal aniqlash burchagi: -30 daraja - ortiqcha 90 daraja

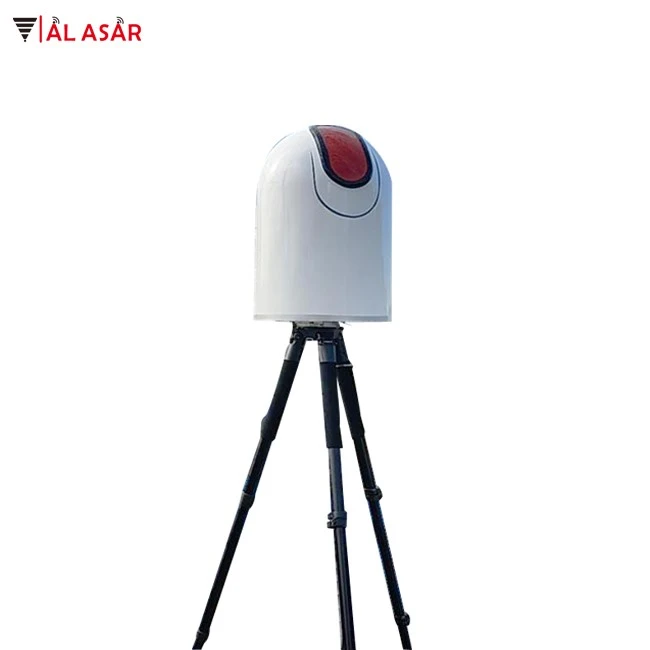

1.7 Butun mashina (qurilma o'rnatilgan aniqlash va qarshi choralar qurilmasi)

1.7.1 Maksimal quvvat iste'moli: 300 Vt

1.7.2 Ishlash harorati: -20 daraja plyus 60 daraja

1.7.3 Saqlash harorati: -40 daraja va 70 daraja

1.7.4 Og'irligi: 12.25KG

1.7.5 Hajmi: diametri 400 mm balandlik 555 mm

Antenna qavs

2.1 Og'irligi: 4.32KG

2.2 Hajmi: diametri 260 mm yopiq balandligi 923 mm

Kompyuter

Noutbuk, sichqoncha, adapter, tarmoq kabeli. (markaziy boshqaruvdagi HDMI displeyga ulanishi mumkin)

Spektr tizimining dasturiy ta'minoti va funktsiyalari

4.1 DRONEni identifikatsiyalash va joylashishni aniqlash: Radio spektrini aniqlashdan foydalanib, u bir vaqtning o'zida 8 ta DRONE modelini aniqlashi va topishi, avtomatik ravishda aniqlash natijalari oynasini ochishi, DRONE rasmini aniqlashi, DRONE modelini, azimutini ko'rsatishi, chastota, daraja va masofadan foydalanishi mumkin. , dronning yo'qolishi avtomatik ravishda aniqlash natijalarini tozalaydi va qayta tartibga soladi.

4.2 Tez aniqlash va joylashishni aniqlash: identifikatsiya vaqti<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Aniqlash natijalari ro'yxati: Ro'yxatda dron va model, vaqt, azimut va masofa haqidagi ma'lumotlar ko'rsatiladi va hisobot sifatida eksport qilinishi mumkin.

4.4 Yagona stansiya-joylashuvi: Radio spektrini aniqlashdan foydalanib, dron va operator oʻrtasidagi masofani bitta stansiya va bitta joylashuv sharoitida murakkab algoritmlar orqali taxminan oʻlchash mumkin.

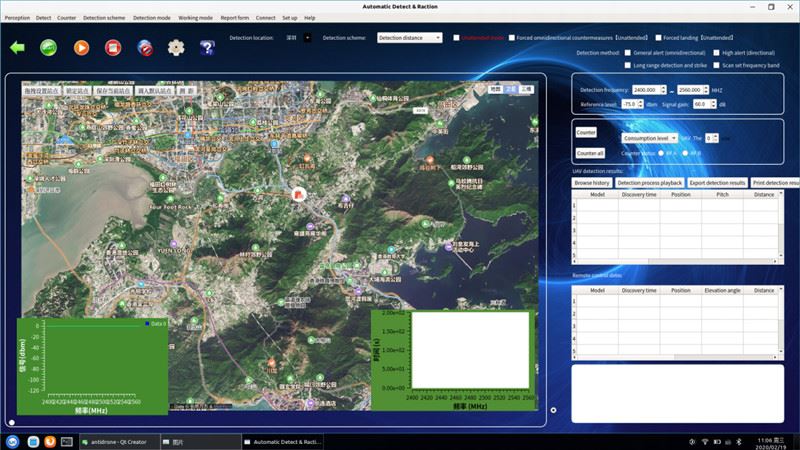

4.5 Xaritani ko'rsatish funktsiyasi: 2D (3D) xaritada dron va operatorning o'rnini ko'rsatish va kenglik, uzunlik va masofa kabi ma'lumotlarni ko'rsatish. Xaritani ko'rsatish funktsiyasi: 2D (3D) xaritada dron va operatorning holatini ko'rsatish va kenglik, uzunlik va masofa kabi ma'lumotlarni ko'rsatish.

4.6 Aniqlash va mudofaa burchagini o'rnatish mumkin: Aniqlangan geografik vaziyatga qarab, agar orqada baland tog' yoki baland bino-bo'lsa va faqat olddagi DRONE himoyalanishi kerak bo'lsa, burchak diapazoni: himoya o'zboshimchalik bilan o'rnatilishi mumkin, bu signalni aks ettirishdan kelib chiqadigan noto'g'ri burchakni samarali tarzda bartaraf etishi mumkin.

4.7 Masofani kalibrlash: Turli elektromagnit muhitlar uchun aniqlash masofasida xatolar bo'ladi. Tizim masofani kalibrlashni aniqlashni ta'minlashi mumkin, dron 500 metr masofada 100 metrga uchishi mumkin va tizim aniqlashni amalga oshirish uchun avtomatik ravishda aniqlash masofasini kalibrlaydi Masofani o'lchash aniqroq.

4.8 Aniqlash chastota diapazoni o'rnatilishi mumkin: Dron tomonidan ishlatiladigan haqiqiy chastota diapazoniga ko'ra, aniqlashni yanada samarali qilish uchun aniqlash chastota diapazoni kiritilishi va tahrirlanishi mumkin va aniqlash uchun barcha chastota diapazonlarini skanerlash shart emas.

4.9 To'liq chastota diapazoni aniqlash: Tizim uskunasi tomonidan aniqlangan chastota diapazoni 10MHz-6GHz oralig'ida va antenna qamrovi chastota diapazoni 380MHz-6GHz. U butun chastota diapazonida yaxshi daromad tekisligini saqlaydi. Antennaning kuchayishi 5dBi-8dBi dan iborat bo'lib, u uch yuz MGts dan ortiq chastotaga moslasha oladi. 6 gigagertsli barcha umumiy chastota diapazonlarida uchuvchisiz samolyotlarni aniqlash, 380 MGts dan past chastotalar ham aniqlanishi mumkin va aniqlash masofasi kamayadi.

4.10 The remote control is the pilot positioning function: During the detection process, the system will identify and locate the remote control signal while detecting and locating all kinds of drones, which is the pilot positioning function. The actual measurement is large within the visible range. Xinjiang DRONE remote control detection and positioning distance is >800 metr

4.11 Aqlli ulanishga qarshi chora: aniqlangan DRONE chastota diapazoni va azimutiga ko'ra, qaysi DRONEga qarshi turishni tanlashingiz mumkin. Tizim avtomatik ravishda qarshi choralar uchun chastota diapazonini tanlaydi va aniqlangan azimutda signallarni avtomatik ravishda uzatadi. Qarshi chora, qarshi chora samaradorligini 46 baravar oshirish mumkin va u barcha chastota diapazonlari va uzatiladigan barcha burchaklardan qochishi mumkin, bu oddiy Wi-Fi va boshqa aloqalarga zarar etkazmaydi va oq ro'yxatga kiritilgan samolyotga tasodifan zarar etkazadi.

4.12 Model xususiyatini yozib olish: Yangi modellar uchun tizim tasvirni uzatish va chastotani sakrash xususiyati ma'lumotlarini yozib olishi, avtomatik ravishda yozib olishi va yozib olingandan so'ng avtomatik ravishda menyuni ochishi mumkin va u keyingi safar avtomatik ravishda modelni aniqlay oladi. Maxsus qayd etish funksiyasi sanoat darajasidagi uchuvchisiz havo kemalarini identifikatsiyalash-ehtiyojlariga moslasha oladi.

4.13 Ovozli so'rov funktsiyasi: tizim avtomatik ravishda ovozli ogohlantirish ma'lumotlarini va asosiy operatsiyalarni bajaradi.

4.14 Uskunaning oʻz{2}}joylashuvini aniqlash funksiyasi: Tizimda GPS va Beidouning ikki tomonlama joylashuvi, shuningdek, oʻz pozitsiyasi mavjud. Bu azimutni qo'lda sozlashning hojati yo'q va pozitsiyani o'zboshimchalik bilan joylashtirish mumkin.

4.15 Integratsiyalashgan aniqlash va qarshi choralar va antennalar: Tizim uskunasi an'anaviy aniqlash va mudofaa uskunalaridan farq qiladi, lekin aniqlash, qarshi choralar va to'liq tarmoqli antennalarni birlashtiradi. Bu ixcham va ishlatish uchun qulay, barqaror va ishonchli, ishlatish uchun qulay va tezkor joylashtirish uchun mos.

4.16 Model xususiyatlari Havo avtonom identifikatsiyasi: Tizimda mavjud bo'lmagan DRONE modeli uchun tizim avtonom o'rganish va identifikatsiya va hukm qilish funksiyasiga ega va u noma'lum model sifatida ko'rsatiladi. Agar siz modelni bilsangiz, u tizimda avtomatik tarzda saqlanishi mumkin va keyingi safar u model sifatida aniqlanganda, noqonuniy yig'ilgan uchuvchisiz samolyot ham aniqlanishi va joylashishi mumkin.

4.17 Sanoat darajasidagi dronlarni aniqlash va joylashtirish: Spektrning maxsus aqlli algoritmi dizayni umumiy aniqlash uskunasidan ustundir va sanoat-sinfdagi dronlarni, hattoki yig‘ilgan dronlarni ham aniqlashi va joylashishini aniqlashi mumkin. terroristik hujumlarni nazorat qilish.

4.18 Yangi modeldagi DRONE signalini yozish funksiyasini oching: Doimiy rivojlanib boruvchi va oʻzgaruvchan DRONE signallari uchun uskunaning uzoq vaqt davomida ortda qolmasligini taʼminlash uchun maʼlumotlar bazasi maʼlumotlarini doimiy ravishda oshirish uchun yozib olish usulidan foydalanish mumkin.

4.19 DRONE traektoriyasini tavsiflash funktsiyasi, tarixiy aniqlash natijalari so'rovi, dasturiy ta'minot va ma'lumotlarni yangilash funktsiyasi va boshqalar.

4.20 VPN masofadan boshqarish va boshqarish funktsiyasini qo'llab-quvvatlash
